Mesures de protection dans les systèmes d'evacuation
Les systèmes d’évacuation des eaux représentent des pièges pour l’ensemble de la petite faune et pour les amphibiens en particulier. Des milliers d’animaux tombent chaque année au travers de grilles et aboutissent dans les canalisations d’eaux claires et dans les installations collectrices. Il existe pourtant de nombreuses mesures permettant de réduire considérablement ce problème dans les systèmes d’évacuation des eaux, les bassins de rétention, les stations de pompages et les stations d’épuration.

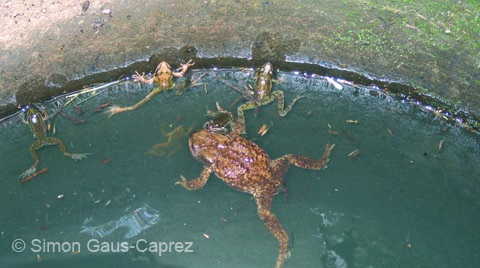

Un crapaud commun et plusieurs juvéniles de grenouille rousse sont piégés dans un système d'évacuation (© Simon Gaus Caprez)
Pourquoi les amphibiens se retrouvent-ils dans les égouts ?
L’ensemble des systèmes d’évacuation des eaux, en commençant par les bouches d’égout, les tuyaux d’eaux claires, les regards et les chambres grillagées, représentent des pièges pour les batraciens qui sont incapables de s’en échapper. Les éléments les plus problématiques sont sans conteste les bouches d’égout au grillage large qui récoltent les eaux de surfaces. Les conditions humides attirent les amphibiens, en particulier lorsque ceux-ci traversent des routes durant leurs migrations entre leurs habitats (sites de reproduction, habitats d’estivage et d’hivernage). Ce phénomène de piège est souvent accentué par les trottoirs qui forcent les batraciens à longer le bord des routes jusqu’aux bouches d’égouts.
Une fois piégés, les batraciens n’ont aucune chance de revenir en arrière. Ils seront emportés lors de la prochaine mise en eau et finiront leur périple dans les canalisations, parfois même jusqu’à la prochaine station d’épuration. Les bassins de rétention et les stations de pompages constituent également des pièges pour les amphibiens qui s’y retrouvent aisément piégés si rien ne les empêche d’y accéder.
De même, les mises sous terre de ruisseaux, de surverse de plans d’eau sont autant de sources de mortalité pour les batraciens.
Quelles mesures permettent de remédier à cette situation ?
La mise en œuvre de mesures à même de réduire la mortalité des batraciens dans les systèmes d’évacuation des eaux nécessite une collaboration entre canton, commune, service des eaux et l’exploitant des installations concernées. L’engagement d’associations de protection de la nature ou de privés peut être décisif dans ce processus.
Dans la mesure du possible, il est préférable d'opter pour une gestion des eaux pluviales proche de la nature, sans pièges pour les petits animaux ! En fonction de la pollution de l'eau, les options suivantes sont possibles :
- Positif pour les amphibiens : drainage via l'accotement routier vers un fossé de drainage ouvert ou un bassin de rétention des eaux pluviales aménagé de façon favorable aux amphibiens.
- Neutre ou positif (rétention d'eau dans le paysage) : drainage par infiltration
- Neutre ou négatif (si pollué) : évacuation vers un cours d'eau de surface
- Problématique pour les amphibiens : drainage par évacuation souterraine
Plus d'informations : fiche pratique « Drainage respectueux des amphibiens »
Les installations de drainage problématiques pour les amphibiens peuvent être (partiellement) assainis avec les mesures suivantes :
- Mesures architecturales réduisant l'introduction d'amphibiens dans les puits de drainage routiers (bords biseautés, distance entre le bord et l’entrée du puits, grilles à fentes étroites)
- Mise en place de rampes d’échappement dans les bouches d’égouts permettant aux amphibiens de quitter les puits de manière autonome
- Mise en place de rampes d’échappement dans les bassins de rétention, les stations de pompages et les stations d’épuration
- Prise en compte des batraciens lors de la planification de l’entretien des éléments constitutifs des systèmes d’évacuation des eaux.
Vous trouverez des informations détaillées dans :
- le guide pratique Amphibien in Entwässerungsanlagen (Amphibiens dans les installations de drainage)
- et dans la norme VSS 40699 Annexe : Routes et systèmes d’évacuation des eaux ; Mesures de protection pour les amphibiens
Le karch et ses représentants régionaux sont à votre disposition pour de plus amples informations et pour vous aider à trouver des solutions adaptées à votre problématique.
rampes
Lien copié
Rampes d'échappements pour amphibiens
Il existe différents modèles de rampes d’échappement pour les amphibiens dans les puits de drainage. Les informations suivantes s'appliquent à tous les modèles.
Clarifications préalables
Afin d'utiliser une rampe d'échappement pour amphibiens de manière judicieuse, il convient de clarifier au préalable les questions suivantes :
- Les amphibiens arrivent-ils dans le puits par des conduites d'alimentation ou par des tuyaux ouverts (sans coude plongeur) dans des puits voisins ? Il faut vérifier s'il est nécessaire d'installer des échelles dans plusieurs puits. Le cas échéant, une échelle dans le dernier puits de la conduite secondaire reliée à la conduite principale peut suffire.
- Le puits est-il bordé par une bordure verticale ? Les bordures hautes sont biseautées sur une longueur d'au moins 3 mètres au niveau du puits, afin que les amphibiens puissent quitter la zone de la route.
Responsabilité
Conformément au principe du pollueur-payeur, la responsabilité de sécuriser les collecteurs avec des aides à la sortie incombe au propriétaire de l'installation. Des mesures doivent être prises conformément aux bases légales de la protection des animaux et des espèces.
À noter
- Si tous les puits ne peuvent pas être équipés d'aides à la sortie : assainissement prioritaire en fonction du nombre d'amphibiens qui y ont été trouvés
- Les aides à la sortie adjacentes à la paroi du puits au niveau de l'eau sont plus facilement trouvées que celles qui sont écartées de la paroi.
- Installer l’aide à la sortie visant vers le bord de la route pour éviter de diriger les amphibiens vers la route.
- Rendre la bordure adjacente franchissable (par exemple en la biseautant).
- Installer l’aide à la sortie dans la direction où moins de matériaux sont apportés (salissures), côté vallée, sur les pentes.
- Le personnel chargé de l'entretien des puits doit être informé et formé.
apercu
Aperçu des différentes aides à la sortie des puits routiers
|
Image |
Type de mesure |
Coûts |
Avantages |
Inconvénients |
À noter |
Amphibienleiter aus Geotextil (© Susi Otthofer / Jean-Baptiste Evard) |
Tapis de talus/Géotextile Tissu synthétique 3D suspendu à la verticale Fournisseurs : |
Faible (10-20.-/pièce) |
|
|
|
Wühlmausgitter (© jumbo.ch) |
Grille anti-rongeurs Grille métallique fine suspendue verticalement (fixation sur le couvercle ou la paroi du puits) Fournisseurs :
|
Faible (10-20.-/rouleau) |
|
|
|
Cette rampe en tôle perforée permet aux amphibiens tombés dans le puits de le quitter (© Simon Gaus-Caprez) |
Rampe en tôle perforée Placée en diagonale dans le puits, longueur réglable. Fournisseurs : Matériel disponible dans les magasins spécialisés |
Faible (Environ 50 à 120.-/pièce, plus cher si sur mesure) |
|
|
|
Géotextile monté sur rampe métallique (© crea-natura.ch) |
Géotextile monté sur rampe métallique Fournisseur :
|
Moyen (95 – 110.- / mètre) |
|
|
|
|
AMFIX® : Aide à la sortie en béton (©creabeton.ch)
AMFIX® : Aide à la sortie en béton, installé dans un puits (© creabeton.ch) |
Aide à la sortie en béton Dans les puits coniques avec élément en tôle perforée pour la sortie Fournisseur :
|
Moyen (25-30.- / élément en béton 50 cm 55-75.- / tôle perforée) |
|
|
|
Tuyau spiralé en plastique (© amphibtec.ch) |
Tuyau spiralé en plastique Fixé en spirale à la paroi du puits, sortie à travers la paroi du puits (percée) ou le couvercle du puits Fournisseur :
|
Moyen à élevé (par le couvercle : env. 250 CHF / pièce) (Perçage : env. 500 CHF / pièce)
|
|
|
|
Siphon pour amphibiens (© wildarmaturen.ch) |
Siphon pour amphibiens Installation sous le couvercle du puits, surface rugueuse d'un côté pour la sortie Fournisseur : |
Elevé (environ 900 CHF / pièce) |
|
|
|
Bibliographie :
- 1 Morgenthaler, L., 2021, unpublished: Erfolgskontrolle: Ausstiegshilfen für Amphibien aus Entwässerungsschächten (Bachelorarbeit). ZHAW, Wädenswil.
- 2 Meister B., Bösch A., 2015: Amphibien im Abwasser – was nützen Ausstiegshilfen? Umwelt Aargau. Abteilung für Umwelt und Abteilung Landschaft und Gewässer, Kanton Aargau.
- 3 Angelone S., Schaub M., Gaus-Caprez S., 2015: Amphibien aus dem Entwässerungssystem retten. Zürcher Umweltpraxis und Raumentwicklung (ZUP), Nr. 81 Juli 2015.
Lien copié
Les deux modèles suivants ont particulièrement fait leurs preuves
Rampe à amphibiens tôle perforée
Cette rampe en tôle perforée permet aux amphibiens tombés dans le puits de le quitter (© Simon Gaus-Caprez)
Description
Cette rampes d'échappement en tôle perforée permet aux amphibiens de sortir des puits de toutes sortes. Elle se compose de lames de tôle perforée qui s'emboîtent les unes dans les autres. L'échelle est vissée avec précision sur place et placée ensuite dans le puits.
Achat et coûts
Les rampes d'échappement en tôle perforée sont commandées auprès du constructeur métallique. L'échelle peut également être commandée auprès de fournisseurs directs. Coût : environ 50-120 CHF/pièce (selon le nombre et le fournisseur).
Montage
Cette rampe d'échappement en tôle perforée est assemblée soi-même ou montée par une entreprise mandatée. Les rails préfabriqués sont assemblés sur place après avoir mesuré la profondeur du puits. Montage : approximativement 15 minutes.
Nettoyage du puits
Le personnel chargé du nettoyage des puits doit être informé des rampes d'échappement dans les puits. Lors du nettoyage du puits, la rampe peut être retirée et nettoyée au jet selon les besoins. Elle est ensuite remise en place au même endroit.
Instruction
Rampe à amphibiens géotextile
Une natte fixée au regard sert de rampe d'échappement pour les amphibiens (© Susi Otthofer / Katharina Vogt)
Description
La rampe d'échappement en natte géotextile est constituée d'une natte de talus découpée à la taille voulue, dont l'extrémité supérieure est fixée au regard par des colliers métalliques et dont l'extrémité inférieure est lestée par une pierre.
Cette rampe d'échappement est peu coûteuse et peut être fabriquée par l'utilisateur. Sa durée de vie est toutefois courte, car elle peut se salir rapidement selon sa position et se déchirer avec le temps. Elle convient donc bien pour les puits sur des terrains privés ou dans des caves et des soupiraux, où un contrôle régulier est également possible (voir également Les rampes d'échappement aident les amphibiens de sortir d'une cave ou des soupiraux).
Achat et coûts
Les nattes de talus peuvent être découpées par les particuliers ou les collaborateurs du centre d'entretien eux-mêmes. Aucun outil particulier n'est nécessaire. Les coûts dépendent de la quantité de matériel achetée, ils s'élèvent à 10 à 20 Fr. par tapis.
Montage
La rampe d'échappement en géotextile peut être installée par l'utilisateur lui-même (après concertation avec le centre d'entretien ou le service des travaux publics compétent), par des collaborateurs d'un centre d'entretien ou d'un service des travaux publics, ou par une entreprise mandatée. Le géotextile est découpé et installé sur place en fonction de la longueur du puits.
Nettoyage du puits
Le personnel chargé du nettoyage des puits doit être informé des rampes d'échappement dans les puits. Pour le nettoyage la rampe d'échappement est retirée du puits en même temps que le regard et remise en place une fois le nettoyage terminé. A cette occasion, l'état du géotextile peut être contrôlé et, le cas échéant, réparé ou remplacé.
Instruction
Vidéos
La fonctionnalité de la natte en géotextile comme rampe d'échappement pour les amphibiens a été testée dans le cadre d'un essai.
Les deux vidéos suivantes montrent comment une salamandre tachetée et un orvet grimpent ou se faufilent avec aisance sur le tapis géotextile.
Une salamandre tachetée sort d'un puits grâce à un treillis géotextile (© Kanton Aargau, Departement Bau, Verkehr und Umwelt, Abteilung Landschaft und Gewässer)
Une orvet se faufile hors d'un puits dans un treillis géotextile tridimensionnel (© Kanton Aargau, Departement Bau, Verkehr und Umwelt, Abteilung Landschaft und Gewässer)
